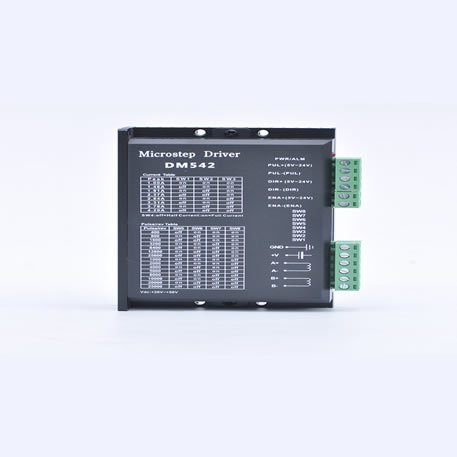

DM542驅動說明書

DM542二相麻豆性爱在线观看驅動器是本公司專門針對用戶用量較大，同時要求性價比較高的客戶應用

1供電電壓可達48VDC
2輸出電流峰值可達4.2A
3光隔離，輸入可以共陰，共陽，差分信號，脈衝響應頻率200KHz
4低速零震動，且噪音及小
5抗幹擾能力強，在電網惡劣的環境裏，可以實現高精度定位

DM542驅動器應用領域

自動包裝機，點膠機，雕刻機等自動化設備，對於以前用到有震動和噪音較大的用戶有明顯改善

步進驅動器應用範圍

所有法蘭盤為42,57機身長度在80毫米以下所有電機，以及86短機身

DM542驅動器電氣特性

驅動器功能說明

信號接口
PUL＋和 PUL－為控製脈衝信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。24V需串2K電阻
電機接口
A＋和 A－接麻豆性爱在线观看A相繞組的正負端；B＋和B－接麻豆性爱在线观看B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口
采用直流電源供電，工作電壓範圍建議為20－50VDC，電源功率大於100W，根據實際使用情況開看，輸入在不超過DC40V為合適選擇
指示燈
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電後綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除後，紅燈滅。當驅動器出現故障時，隻有重新上電和重新使能才能清除故障。

參數設定

DM542驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下

SW4定義：用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈衝串停止後約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。

二相驅動器微步細分設定

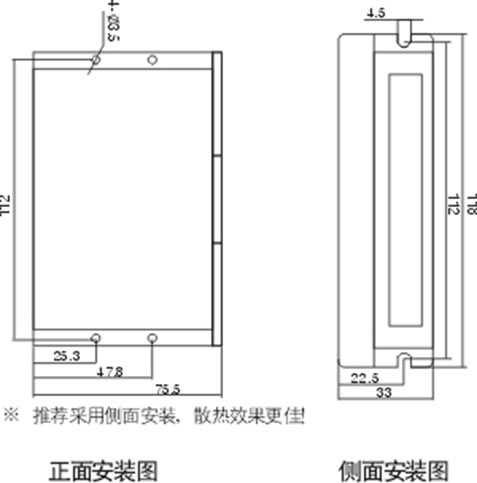

安裝尺寸
